Έργα

Έργα και παραδείγματα.

Πραγματικά έργα, χωρίς στοιχεία πελατών, και έξι παραδείγματα για το πώς η ανάλυση εντάσσεται σε μια ευρύτερη τεχνική διερεύνηση.

Έργα

Κάποια αφορούν μία υπηρεσία. Κάποια εξελίχθηκαν σε πολλές.

Ολοκληρωμένο έργο

Γραμμή συναρμολόγησης σώματος μετρητών

Ελληνική εταιρεία διεκδικεί την προμήθεια συγκροτημάτων κελυφών σε πολυεθνική εταιρεία μετρητών. Η υποστήριξη χτίστηκε βήμα-βήμα κατά τη διάρκεια του έργου:

Συμβουλευτική στη διαδικασία του διαγωνισμού
Υποστήριξη κατά την επιθεώρηση του πελάτη
Διαδικασίες ποιότητας και παραγωγής
Μελέτη και κατασκευή της γραμμής συναρμολόγησης και των ιδιοσυσκευών της
Όλος ο αυτοματισμός της γραμμής: PLC, HMI, υπολογιστές, επικοινωνίες, βάσεις δεδομένων, διασύνδεση με παλαιές και νέες μηχανές
Λογισμικό για τον προγραμματισμό και την παρακολούθηση της γραμμής

Βιομηχανική συμβουλευτική & οργάνωση παραγωγής Ειδικοί & ρομποτικοί αυτοματισμοί, ιδιοσυσκευές Λογισμικό κατά παραγγελία & IoT

Μηχανική προϊόντος

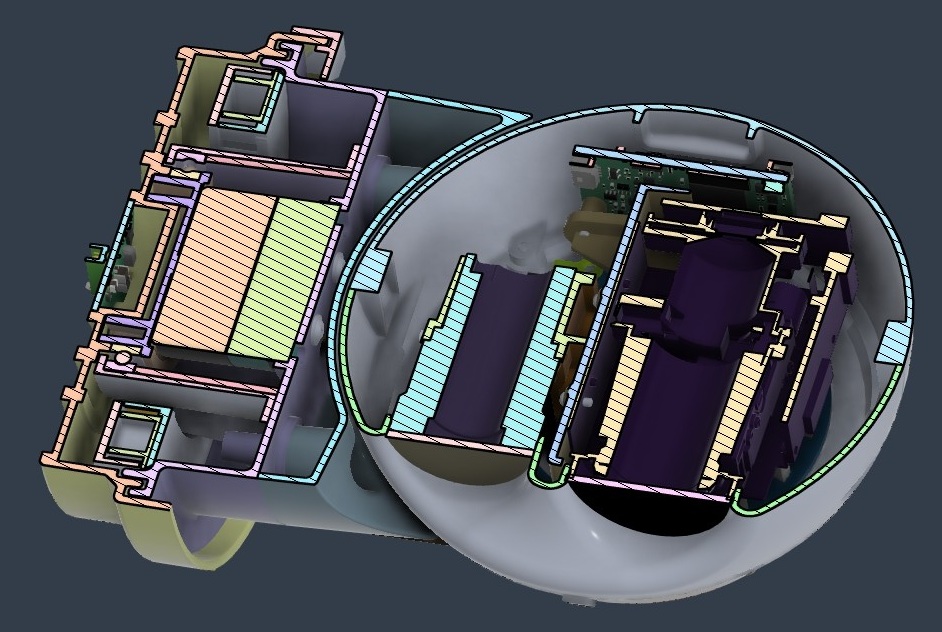

Gimbal 3 αξόνων, σχεδιασμένο για σειριακή παραγωγή

Πλήρης σχεδιασμός και μοντελοποίηση gimbal 3 αξόνων. Τα εξαρτήματα σχεδιάζονται για σειριακή παραγωγή με injection moulding, με παράλληλες παραλλαγές για λειτουργικά πρωτότυπα 3D printing. Η FEA ελέγχει τη δομική ακεραιότητα του συγκροτήματος πριν δεσμευτούν καλούπια.

Σχεδιασμός εξαρτημάτων & συγκροτημάτων Σχεδιασμός για παραγωγή (DfM) Δομική ανάλυση (FEA) 3D printing

CFD · Μηχανολογικός σχεδιασμός

Υδροπονικό εργαστήριο μέσα σε container

Ευθύνη για τον σχεδιασμό και τη βελτιστοποίηση του συστήματος κλιματισμού και αερισμού και για τον μηχανολογικό σχεδιασμό όλων των μερών μέσα στο container. Η CFD δείχνει πώς κινείται ο αέρας ανάμεσα στα ράφια, πού λιμνάζει και πού βραχυκυκλώνεται, ώστε η διάταξη και η διανομή αέρα να διορθωθούν πριν την κατασκευή.

Ανάλυση ροής & θερμικών φαινομένων (CFD) Σχεδιασμός εξαρτημάτων & συγκροτημάτων

Σχεδιασμός · Συμβουλευτική

Κατασκευαστής οικιακών συσκευών που αποκτά δική του παραγωγή injection

Ό,τι σχετίζεται με τα πλαστικά εξαρτήματα της εταιρείας: σχεδιασμός και επανασχεδιασμός αγοραζόμενων εξαρτημάτων, βελτίωση προϊόντων με νέα εξαρτήματα injection όπως επιτραπέζια ψησταριά, πλαστική βάση και χειρολαβή, και συμβουλευτική σε επίπεδο διοίκησης για την εξέλιξη και τη δημιουργία του δικού της τμήματος injection moulding.

Σχεδιασμός εξαρτημάτων & συγκροτημάτων Σχεδιασμός για παραγωγή (DfM) Επίβλεψη κατασκευής καλουπιών injection Βιομηχανική συμβουλευτική & οργάνωση παραγωγής

Ρομποτικός αυτοματισμός

Ρομποτική κυψέλη που συνδέει δύο μηχανές injection

Ρομπότ 6 αξόνων μεταφέρει εξαρτήματα ανάμεσα σε δύο μηχανές injection για την παραγωγή εξαρτημάτων overmoulding. Η εργασία κάλυψε τη μελέτη της κυψέλης, το εργαλείο του ρομπότ, ειδικό περιφερειακό εξοπλισμό και τη διασύνδεση του ελέγχου των μηχανών.

Ειδικοί & ρομποτικοί αυτοματισμοί, ιδιοσυσκευές Λογισμικό κατά παραγγελία & IoT

Παραδείγματα

Πώς η FEA και η CFD εντάσσονται σε μια ευρύτερη τεχνική διερεύνηση.

Τυπικές περιπτώσεις, με την ίδια δομή: το αίτημα, τι πρέπει να εξετάσει μια πλήρης αξιολόγηση, τι προσθέτει η προσομοίωση και τι καθορίζει το αποτέλεσμα.

Επανασχεδιασμός · Βελτιστοποίηση υλικού

Μείωση υλικού σε πλαστικό κέλυφος

Ένας κατασκευαστής θέλει να χρησιμοποιήσει λιγότερο υλικό σε ένα πλαστικό κέλυφος. Το ερώτημα δεν είναι απλώς αν ένα λεπτότερο τοίχωμα δίνει μικρότερη τάση.

Μια πλήρης αξιολόγηση εξετάζει

Τις πραγματικές φορτίσεις
Απαιτήσεις στήριξης και συναρμολόγησης
Περιορισμούς παραγωγής
Στρέβλωση και σταθερότητα διαστάσεων
Δυνατότητες τοπικής ενίσχυσης
Ιδιότητες υλικού
Απαιτούμενη δυσκαμψία
Αναμενόμενες συνθήκες χρήσης
Το οικονομικό όφελος της αλλαγής

Τι προσθέτει η FEA

Συγκρίνει εναλλακτικούς σχεδιασμούς και δείχνει πού μπορεί ρεαλιστικά να αφαιρεθεί υλικό.

Τι αποφασίζει

Τα αριθμητικά αποτελέσματα μαζί με τις πρακτικές απαιτήσεις της παραγωγής και της χρήσης.

Δομική ανάλυση (FEA) Σχεδιασμός για παραγωγή (DfM) Σχεδιασμός εξαρτημάτων & συγκροτημάτων

Αναβάθμιση προϊόντος

Ένα υπάρχον προϊόν για μεγαλύτερο φορτίο

Ένας πελάτης ζητά ένα υπάρχον προϊόν με μεγαλύτερη φέρουσα ικανότητα. Ο επανασχεδιασμός ολόκληρου του προϊόντος σπάνια είναι η απάντηση.

Μια πλήρης αξιολόγηση εξετάζει

Ποια εξαρτήματα δέχονται τη μεγαλύτερη αύξηση φορτίου
Ποιες περιοχές μπορεί να γίνουν κρίσιμες
Αν η υπάρχουσα γεωμετρία παραμένει επαρκής
Πού χρειάζεται ενίσχυση ή αλλαγή υλικού
Δευτερογενείς επιπτώσεις σε άλλα σημεία του συγκροτήματος

Τι προσθέτει η FEA

Λεπτομερή εικόνα των δρόμων φόρτισης και της δομικής απόκρισης.

Τι αποφασίζει

Οι αλλαγές στοχεύουν εκεί που χρειάζονται, αντί να επανασχεδιαστούν όλα.

Δομική ανάλυση (FEA) Σχεδιασμός εξαρτημάτων & συγκροτημάτων

Διερεύνηση αστοχίας

Επαναλαμβανόμενες αστοχίες σε αντλία ή σύστημα ρευστών

Ένας κατασκευαστής αντιμετωπίζει επαναλαμβανόμενες αστοχίες. Μια χρήσιμη διερεύνηση ξεκινά από τις συνθήκες λειτουργίας και το ιστορικό αστοχιών, όχι από την κατασκευή ενός μοντέλου CFD.

Μια πλήρης αξιολόγηση εξετάζει

Προδιαγραφές αντλίας και συστήματος
Παροχή, πίεση, μανομετρικό και συνθήκες λειτουργίας
Σωληνώσεις και αντίσταση συστήματος
Πρακτικές εγκατάστασης και λειτουργίας
Τεχνικούς υπολογισμούς
Μηχανικά φορτία και δομικές επιπτώσεις, όπου σχετίζονται

Τι προσθέτει η CFD

Λεπτομέρεια εκεί όπου η ίδια η συμπεριφορά της ροής χρειάζεται περαιτέρω διερεύνηση.

Τι αποφασίζει

Οι τεχνικές αιτίες των αστοχιών και ποιες αλλαγές ή πρόσθετες μετρήσεις δικαιολογούνται. Η προσομοίωση είναι ένα πιθανό εργαλείο της διερεύνησης, όχι υποκατάστατο της κατανόησης του συστήματος.

Ανάλυση ροής & θερμικών φαινομένων (CFD) Δομική ανάλυση (FEA) Βιομηχανική συμβουλευτική & οργάνωση παραγωγής

Σχεδιασμός πλαστικού εξαρτήματος

Ανάπτυξη αξιόπιστου πλαστικού κουμπώματος

Ένας κατασκευαστής χρειάζεται ένα κούμπωμα (snap-fit) για νέο προϊόν. Αρκετές απαιτήσεις αλληλεπιδρούν.

Μια πλήρης αξιολόγηση εξετάζει

Δύναμη συναρμολόγησης
Δύναμη συγκράτησης
Ελαστική παραμόρφωση
Μόνιμη παραμόρφωση
Κόπωση ή επαναλαμβανόμενη συναρμολόγηση
Επιλογή υλικού
Δυνατότητα παραγωγής
Ανοχές
Επίδραση θερμοκρασίας

Τι προσθέτει η FEA

Συγκρίνει εναλλακτικές γεωμετρίες και εκτιμά παραμορφώσεις, τάσεις και δυνάμεις υπό καθορισμένες παραδοχές.

Τι αποφασίζει

Οι επαναλήψεις σχεδιασμού ολοκληρώνονται πριν το καλούπι και επιβεβαιώνονται με φυσικές δοκιμές, συχνά σε εκτυπωμένα πρωτότυπα.

Δομική ανάλυση (FEA) Σχεδιασμός για παραγωγή (DfM) 3D printing

Αερισμός · Θερμική άνεση

Φυσικός αερισμός αντί για μηχανική ψύξη

Ένας σχεδιαστής κτιρίου ή προϊόντος θέλει να αξιοποιήσει τη φυσική ροή αέρα και να εξαρτάται λιγότερο από τη μηχανική ψύξη.

Η CFD μπορεί να διερευνήσει

Διάταξη ανοιγμάτων και παραθύρων
Θέσεις εισόδου και εξόδου αέρα
Διεύθυνση και ταχύτητα ανέμου
Μοτίβα ροής στο εσωτερικό
Φυσική συναγωγή
Περιοχές με στάσιμο ή ανεπαρκή αερισμό
Την επίδραση γεωμετρίας και θερμικών συνθηκών

Τι προσθέτει η CFD

Διερευνά καθορισμένα σενάρια και υποστηρίζει αποφάσεις για ανοίγματα και διάταξη.

Όρια

Οι πραγματικές περιβαλλοντικές συνθήκες μεταβάλλονται. Η CFD μπορεί να διερευνήσει καθορισμένα σενάρια, αλλά δεν μπορεί να εγγυηθεί την απόδοση σε κάθε δυνατή καιρική συνθήκη.

Ανάλυση ροής & θερμικών φαινομένων (CFD)

Συνδυασμός CFD και FEA

Φορτία ανέμου σε μικρή κατασκευή

Ένας κατασκευαστής αναπτύσσει μια μικρή κατασκευή ή προϊόν που θα εκτίθεται σε άνεμο.

Μια ολοκληρωμένη μελέτη μπορεί να περιλαμβάνει

Ορισμό των προβλεπόμενων συνθηκών εγκατάστασης
Καθορισμό των σχετικών σεναρίων ανέμου
Αεροδυναμικές δυνάμεις με CFD ή κατάλληλες τεχνικές μεθόδους
Εφαρμογή αυτών των φορτίων σε δομικό μοντέλο
Τάσεις, παραμορφώσεις και κρίσιμα εξαρτήματα
Σύγκριση με τις ισχύουσες απαιτήσεις σχεδιασμού

Τι προσθέτει η προσομοίωση

Τα φορτία από το μοντέλο ροής τροφοδοτούν το δομικό μοντέλο, ώστε όλη η αλυσίδα από τον άνεμο μέχρι την τάση να είναι ιχνηλάσιμη.

Όρια

Όπου ισχύουν απαιτήσεις επίσημης πιστοποίησης, κανονιστικής συμμόρφωσης ή δημόσιας ασφάλειας, η ανάλυση πρέπει να γίνεται μέσα στο πλαίσιο των σχετικών προτύπων και του επαγγελματικού πλαισίου.

Ανάλυση ροής & θερμικών φαινομένων (CFD) Δομική ανάλυση (FEA)
